Product descriptions
제품소개
철강 냉연용 ECL 전용 탈지제

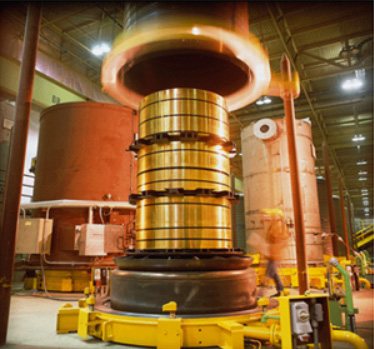

ECL 냉연코일의 소둔
ECL(Electrical Cleaning Line) 탈지 후 열처리 공정은 CAL(Continous Anealing Line)의 연속 소둔 방식과 달리
BAF(Batch Annealing Furnace 혹은 Bell shape Annealing Furnace를 사용하여 소둔을 한다.
약 700℃의 고온에서 냉연 코일의 층간 소결을 방지하기 위하여 탈지제에 규산소다 처리를한다.

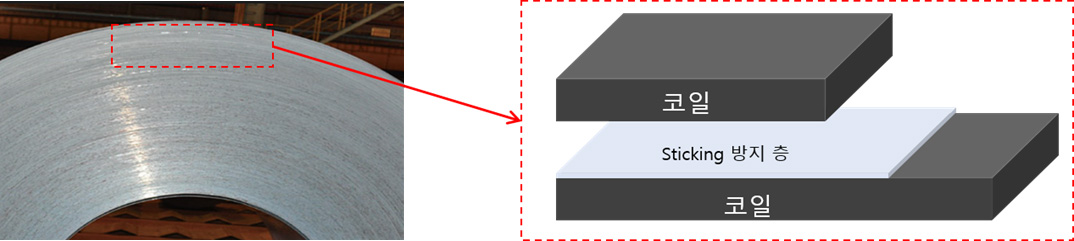

BAF 열처리 시 규산소다의 가동
Strip에 잔류하는 세정제는 수제시 제거되나 약간 잔류하므로써 이후의 공정에 영향을 줄 때가 있다. 대표적으로 규산소다를 예를 들 수 있는데 Strip 표면에 잔류함으로써 타이트코일 풀림
열처리 강판간의 접착력을 약하게 하여 소결을 방지하는 효과가 있다. [철강기술편람 제2권 탈지·소둔·청정]에서 발췌
상온 탈지제에 열처리시 Sticking을 방지 Sticking 방지 첨가제를 적용
Steam 사용 절감과 동시에 우수한 탈지력확보
시편 별 표면잔류탄소량 측정[D社 Line-Test 자료]
-
1. 완전 탈지 표면잔류탄소량 : 완전세정 후 오염도 측정
Test 방법 : 세정 전 원판을 유기용제로 3분간 침적 후 완벽히 세정한다.
내용 표면잔류탄소량(mg/m²) 효율(%) 1 2 3 4 5 평균 Blank CR 6.97 8.24 8.51 8.01 8.27 8.00 100 BP 5.31 4.87 4.95 4.87 4.9 4.98 -
2. CR 입/출측 표면잔류탄소량
내용 표면잔류탄소량(mg/m²) 효율(%) 1 2 3 4 5 6 7 8 9 10 평균 압축(원판) 652.04 543.56 634.11 621.15 662.9 587.63 613.96 650.14 574.39 647.32 618.72 0 출측 7.21 11.14 7.67 8.64 8.47 9.3 7.4 9.58 8.62 8.67 8.67 99.89 -
3. BP 입/출측 표면잔류탄소량
내용 표면잔류탄소량(mg/m²) 효율(%) 1 2 3 4 5 6 7 8 9 10 평균 압축(원판) 173.14 167.47 184.28 157.56 154.27 156.38 173.95 149.31 131.01 158.93 160.63 0 출측 4.63 7.44 6.31 4.89 4.97 5.65 5.79 6.01 7.07 6.74 5.95 99.38 ※ 탈지효율 계산식
→ { (원판 - Blank) - (시료 - Blank) / (원판 - Blank) } * 100
→ 원판 DATA는 상기 표에서 각 시편 별 입측 DATA를 의미한다.
